Картплоттер для яхты: как выбрать навигацию, карты и AIS

Разбираемся в яхтенной электронике: какой картплоттер выбрать, какие нужны карты, зачем AIS и можно ли обойтись планшетом.

Ещё двадцать лет назад основой навигации на яхте были бумажные карты, параллельная линейка и компас. Сегодня в кокпите почти любой крейсерской лодки стоит картплоттер — экран с электронной картой, на котором видно положение яхты, курс, скорость, глубину и соседние суда. Он не отменяет знания навигации, но сильно облегчает жизнь. Выбор при этом огромный — от простого навигатора за несколько десятков тысяч до интегрированной системы с радаром. Разберёмся, что действительно нужно.

Что умеет картплоттер

• Показывает положение яхты на электронной карте по сигналу спутниковой навигации.
• Отображает курс и скорость относительно грунта.
• Позволяет прокладывать маршрут, ставить путевые точки, считать расстояние и время.
• Принимает данные с эхолота, лага, ветровых датчиков, компаса.
• Показывает суда с AIS, а при наличии — изображение радара.
• Управляет автопилотом, ведя лодку по маршруту.
• Записывает трек — ценная вещь для повторных походов.

Размер экрана и место установки

Для небольших яхт 7–9 метров достаточно экрана 7 дюймов. Для крейсерских яхт 10–12 метров обычно выбирают 9–12 дюймов. Больше — удобнее, особенно при наложении радара, но дороже и требует места.

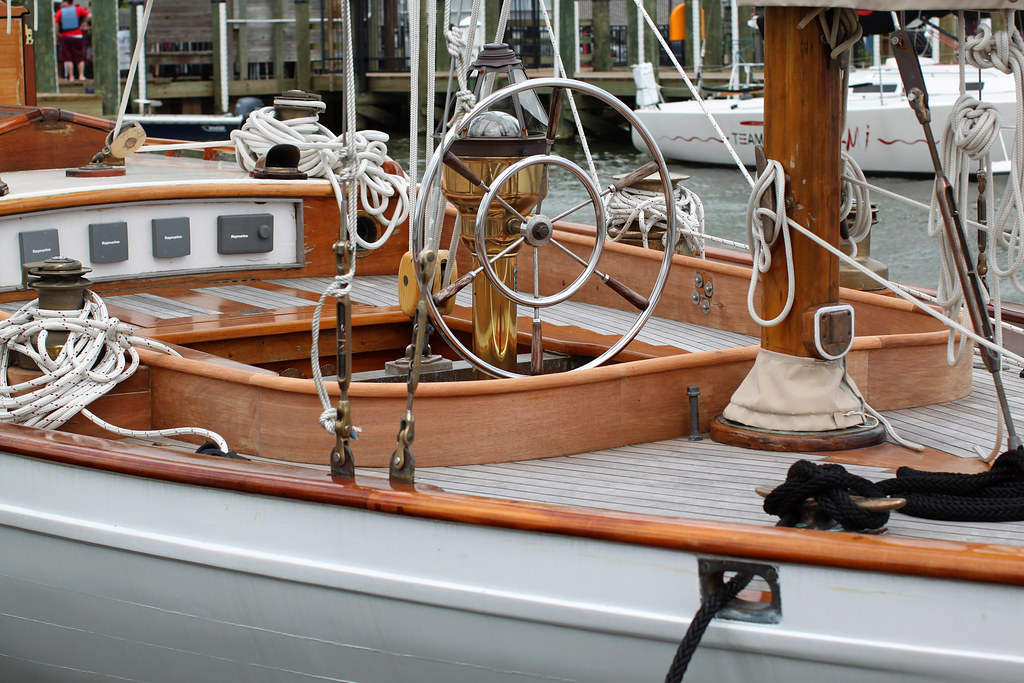

Ставить плоттер нужно так, чтобы рулевой видел его со своего места, а экран не бликовал на солнце. На яхтах со штурвалом его часто ставят на кронштейн у штурвала. На яхтах с румпелем — в кокпите у трапа или на поворотном кронштейне. Многие держат второй экран или повторитель в каюте у штурманского стола.

Сенсорный экран или кнопки

Сенсорные экраны удобны в спокойную погоду, но в дождь и в перчатках работают хуже. Лучший вариант для яхты — комбинированное управление: сенсор плюс кнопки или поворотная ручка.

Читайте также: Картплоттер для катера: как выбрать и зачем он нужен на реке

Карты для российских водоёмов

Это ключевой вопрос, который часто упускают. Плоттер без хороших карт — бесполезная коробка. Для каждой марки плоттера есть свои форматы карт. Перед покупкой обязательно проверьте:

• Есть ли подробные карты нужного вам района: Финского залива, Ладоги, Онеги, Волги, водохранилищ, Чёрного моря.
• Насколько они свежие и подробные, есть ли на них речные фарватеры и навигационная обстановка.
• Можно ли купить их в России и как обновлять.

Для внутренних водных путей России существуют отдельные электронные карты, и их поддержка разными системами различается. Иногда выгоднее подобрать плоттер под доступные карты, а не наоборот. Многие яхтсмены дублируют навигацию приложением на планшете с российскими картами.

AIS: зачем нужен

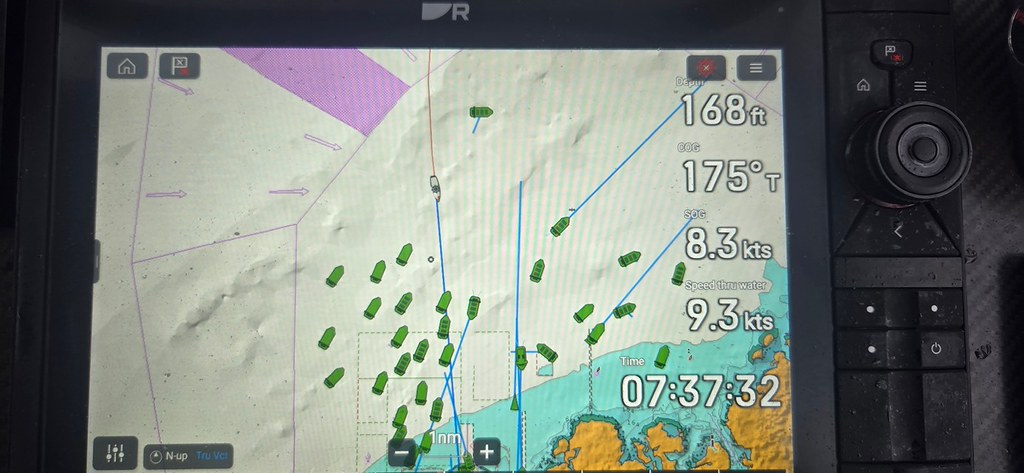

AIS — автоматическая идентификационная система. Суда передают по УКВ свои координаты, курс, скорость, название и размеры. Картплоттер, получая эти данные, показывает их на карте и предупреждает об опасном сближении.

• Приёмник AIS показывает вам другие суда, но вас никто не видит. Недорогое решение.
• Транспондер класса B принимает и передаёт ваши данные. Крупные суда видят вас на своих экранах. Это заметно повышает безопасность в ночных переходах и на оживлённых фарватерах.

На Неве, в Финском заливе у портов, на Волге с её баржами AIS — очень полезный инструмент. Для работы транспондера нужны соответствующие разрешения на радиоэлектронное средство, условия уточняйте перед установкой.

Читайте также: Картплоттер для рыбалки: зачем он нужен и как выбрать

Эхолот и датчики

Эхолот на крейсерской яхте нужен прежде всего для навигации — знать глубину под килем. Для этого достаточно простого датчика, сигнал которого показывается на плоттере или отдельном приборе. Многофункциональные датчики с картинкой дна полезны для рыбалки, но на парусной яхте это опция.

Ветровой датчик на топе мачты показывает направление и скорость ветра, лаг — скорость относительно воды. Эти данные нужны автопилоту для работы по ветру и полезны для настройки парусов.

Радар

Радар показывает берега, суда и дождевые облака независимо от видимости. В тумане на Ладоге или в Финском заливе это ценнейший прибор. Современные радары компактны и потребляют немного энергии. Для внутренних водоёмов в светлое время он не обязателен, но для ночных переходов и походов на большие озёра — очень полезен. Учтите, что радар нужно уметь интерпретировать: этому стоит учиться заранее, в хорошую погоду.

Сеть и совместимость

Приборы на яхте связываются по сети NMEA 2000 или устаревшему NMEA 0183. Выбирая плоттер, подумайте о совместимости со всеми датчиками. Удобно оставаться в одной экосистеме производителя, но стандарт NMEA 2000 позволяет сочетать приборы разных марок.

Планшет как альтернатива

Для небольшой яхты или в качестве резерва многие используют планшет или смартфон с навигационным приложением. Плюсы — дёшево, легко обновлять карты, есть российские карты внутренних водных путей. Минусы — экран плохо видно на солнце, электроника боится воды, батарея садится, нет интеграции с датчиками без дополнительного оборудования. Есть Wi-Fi-шлюзы, которые передают данные NMEA на планшет, — это хороший компромисс.

Ориентировочные цены 2026 года

Не забывайте о резерве

Электроника ломается, аккумуляторы садятся, молнии бьют в мачты. Поэтому на борту всегда должны быть магнитный компас, бумажные карты или атлас района, и навыки ими пользоваться. Второй источник навигации — планшет или телефон с офлайн-картами — тоже обязателен.

Установка и питание

Картплоттер и датчики работают от бортовой сети 12 В. Подключайте их через отдельный автомат или предохранитель на щите и используйте луженый медный провод достаточного сечения: падение напряжения на длинной линии к кокпиту приводит к перезагрузкам прибора при запуске двигателя. Разъёмы на палубе должны быть герметичными, а кабели — проложены так, чтобы их не перетирало. Антенну AIS часто объединяют с антенной УКВ через сплиттер, но лучше, если есть возможность, поставить отдельную антенну на корме или рейке.

Датчик эхолота устанавливают через корпус или внутрь корпуса, если позволяет конструкция. Сквозная установка требует подъёма лодки и аккуратной герметизации. Всю электронику полезно настроить на берегу: смещения глубины относительно киля, калибровку лага и компаса.

Частые вопросы

Нужен ли картплоттер на маленькой яхте?

Не обязательно. На яхте до 7 метров для дневных выходов часто хватает планшета и эхолота.

Можно ли использовать автомобильный навигатор?

Нет, он не показывает морские карты, глубины и навигационную обстановку.

Что важнее купить сначала: плоттер или AIS?

Сначала плоттер с хорошими картами и эхолотом, затем AIS. Если вы ходите ночью по оживлённым фарватерам — AIS быстро станет приоритетом.

Материал носит информационный характер. Перед выходом на воду проверьте актуальные правила ГИМС, прогноз погоды и состояние судна. Подробнее. Нашли ошибку? Напишите нам.
