Береговое электропитание на понтоне: как подключить катер и яхту безопасно

Подключить лодку к берегу кажется просто: вилка в розетку. Объясняем, почему это не совсем так и как не устроить пожар или коррозию.

Одна из главных причин, по которой владельцы выбирают стоянку на понтоне, — возможность подключиться к берегу. Береговое питание заряжает аккумуляторы, позволяет работать холодильнику, освещению, кондиционеру, обогреву и инструменту. Но электричество и вода плохо дружат, и неправильное подключение может привести к пожару, удару током или ускоренной коррозии подводных металлических деталей. Разберёмся, как сделать всё правильно.

Как устроено электричество в марине

На понтонах стоят колонки — тумбы с розетками, автоматами защиты, иногда счётчиками и подсветкой. Обычно это однофазные розетки 230 вольт промышленного стандарта на 16 или 32 ампера, с защитной крышкой. Обычная бытовая вилка к ним не подходит, и это сделано намеренно: такие разъёмы надёжнее защищены от влаги и рассчитаны на уличную эксплуатацию.

В некоторых старых клубах до сих пор встречаются бытовые розетки на столбах или удлинители, протянутые от сторожки. Такая организация небезопасна, и это стоит учитывать при выборе места.

Что нужно на борту

Береговой ввод

На корпусе устанавливается влагозащищённая розетка, через которую питание попадает на борт. От неё кабель идёт к щиту с автоматом и УЗО. Подключать бортовую сеть удлинителем через иллюминатор — плохая идея: крышки люков пережимают кабель, а провод мокнет.

Кабель берегового питания

Специальный кабель с морскими разъёмами, гибкий, в маслостойкой оболочке, нужного сечения и длины. Для большинства катеров и яхт достаточно кабеля длиной 10–15 метров. Яркий цвет оболочки помогает не споткнуться о провод на понтоне.

Защита на борту

Обязательно — автоматический выключатель и устройство защитного отключения на входе. УЗО спасает от удара током при пробое изоляции. Полезно реле контроля напряжения: в маринах при большой нагрузке напряжение проседает или скачет, а это опасно для зарядных устройств и бытовой техники.

Читайте также: Огни на лодке ночью: какие нужны по правилам и как их установить

Порядок подключения

1. Убедитесь, что автомат на колонке выключен.
2. Выключите автомат берегового питания на борту.
3. Подключите кабель сначала к лодке, потом к колонке.
4. Включите автомат на колонке, затем на борту.
5. Проверьте индикатор полярности и напряжение, если есть вольтметр.

Отключение — в обратном порядке: сначала автомат на борту, потом на колонке, затем кабель от колонки и в последнюю очередь от лодки. Так конец кабеля, который может упасть в воду, никогда не будет под напряжением.

Гальваническая коррозия: невидимая угроза

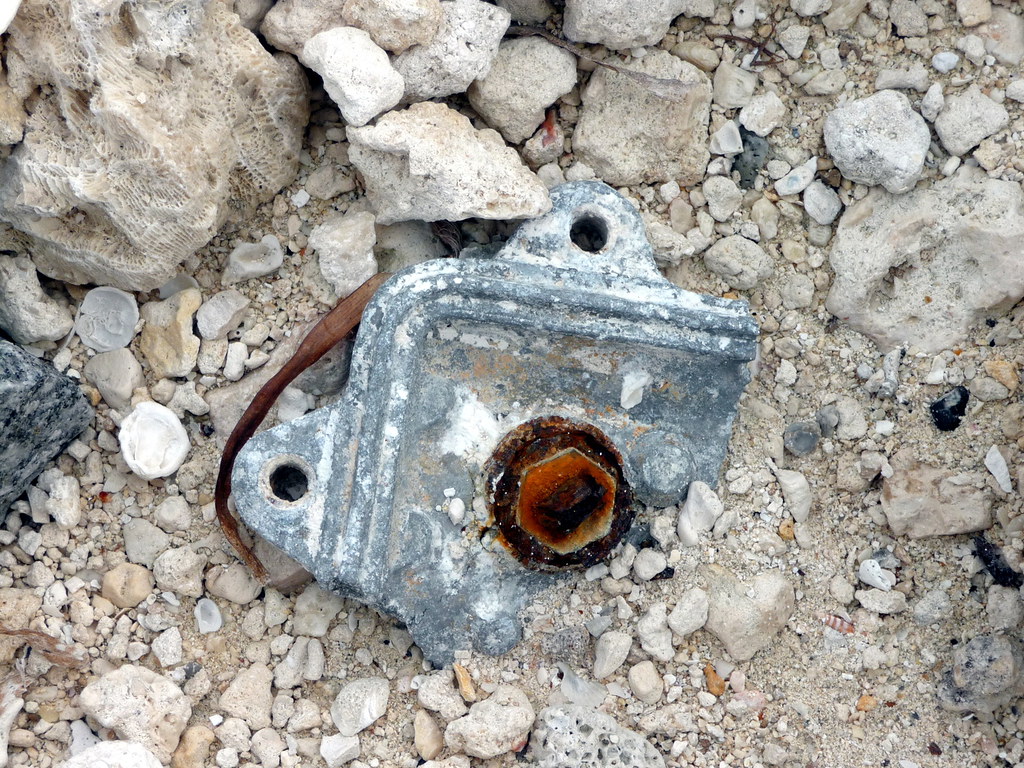

Когда лодка подключена к берегу, её подводные металлические детали через защитный провод соединяются с другими судами, тоже подключёнными к сети. В воде получается гальванический элемент, и менее благородный металл начинает разрушаться. Первыми страдают аноды, затем, если аноды исчерпаны, — гребные винты, ноги поворотно-откидных колонок, кингстоны.

Если вы заметили, что аноды съедаются за сезон полностью, а соседние лодки без берега живут спокойно, проблема, скорее всего, именно в этом. Решение — гальванический изолятор на линии защитного заземления или изолирующий трансформатор. Изолятор дешевле и для большинства катеров достаточен, трансформатор надёжнее и нужен на крупных судах.

Читайте также: Какие требования предъявляют к базам-стоянкам маломерных судов

Сколько потребляет лодка

На колонке с автоматом на 16 ампер можно одновременно запустить примерно 3,5 кВт. Если включить обогреватель, бойлер и чайник, автомат отключится, а иногда и общий автомат понтона, оставив без света соседей. Распределяйте нагрузку.

Оплата электричества

Схемы оплаты различаются. В одних маринах на каждой колонке счётчик, и вы платите по тарифу марины, который выше бытового. В других берут фиксированную ежемесячную плату за подключение. В третьих электричество включено в стоимость места с ограничением мощности, а мощные приборы вроде обогревателей запрещены. Уточняйте, что разрешено, особенно если планируете ночевать на борту в прохладные месяцы.

Правила безопасности

• Не оставляйте кабель лежать в воде и не прокладывайте его там, где о него споткнутся.
• Не используйте бытовые удлинители и тройники на понтоне.
• Регулярно осматривайте вилки: подгоревшие контакты — признак плохого соединения и риска пожара.
• Уходя с лодки надолго, отключайте мощных потребителей.
• Не купайтесь рядом с понтонами в марине: при неисправности на чужой лодке в воде может быть опасный потенциал.
• Если на корпусе или металлических поручнях ощущается покалывание, немедленно отключитесь и сообщите дежурному.

Если в марине нет электричества

На простых базах на берегу может не быть колонок. Тогда выручают солнечные панели для подзарядки, автономный холодильник с низким потреблением и запас аккумуляторов. Генератор на понтоне обычно запрещён из-за шума и выхлопа, а работа бензинового генератора внутри кокпита опасна отравлением угарным газом.

Как выбрать кабель берегового питания

Главные параметры — сечение жил, длина, тип оболочки и разъёмы. Для колонок на 16 ампер обычно достаточно сечения 2,5 квадратных миллиметра, для 32 ампер нужно больше. Чем длиннее кабель, тем больше потери напряжения, поэтому не берите тридцать метров, если колонка стоит в пяти шагах. Оболочка должна быть гибкой на холоде и стойкой к маслу и ультрафиолету: дешёвый ПВХ-провод быстро дубеет и трескается.

Разъёмы на обоих концах должны соответствовать колонкам в вашей марине и вводу на лодке. Если вы планируете ходить в другие клубы, где стоят розетки другого стандарта, возьмите короткий переходник заводского изготовления. Самодельные скрутки и переходники на изоленте — частая причина пожаров на понтонах.

Зимой на воде с обогревом

Владельцы, которые не поднимают лодку на зиму, иногда оставляют на борту обогреватель для защиты от промерзания. Это решение требует особого внимания. Используйте только масляные или конвекторные обогреватели с защитой от опрокидывания и перегрева, не ставьте их рядом с тканью и обивкой, не накрывайте. Обязательно согласуйте такой режим с администрацией: во многих маринах зимнее подключение обогревателей запрещено или оплачивается отдельно. Проверяйте лодку хотя бы раз в неделю, а лучше поставьте датчик температуры с уведомлением на телефон.

Частые вопросы

Можно ли подключить лодку обычным удлинителем?

Технически возможно, но небезопасно. Используйте влагозащищённый кабель и разъёмы, предназначенные для причалов.

Нужно ли оставлять лодку на зарядке всё время?

Если зарядное устройство умное и поддерживает режим хранения, это допустимо. Старые зарядки без контроля могут перезарядить аккумулятор.

Почему у меня быстро съедаются аноды?

Чаще всего причина в блуждающих токах и связи через береговое заземление. Поможет гальванический изолятор и проверка проводки.
