Как установить эхолот на лодку ПВХ без сверления и с ним

Эхолот на надувной лодке требует аккуратного монтажа: без дырок в баллонах и с правильным положением датчика.

Большинство рыбаков с надувными лодками рано или поздно приходят к эхолоту. И сразу встаёт вопрос: как его установить? На алюминиевой лодке датчик крепят на транец болтами, на ПВХ так не получится: баллоны сверлить нельзя, а транец часто узкий и низкий. К счастью, есть проверенные варианты, позволяющие установить эхолот надёжно и без повреждения лодки. Рассказываем о них.

Из чего состоит эхолот

• Дисплей — экран с кнопками или сенсором.
• Датчик — излучатель ультразвука, который должен быть в воде.
• Кабель датчика — соединяет датчик и дисплей.
• Питание — 12-вольтовый аккумулятор и кабель питания.
• Крепления — кронштейн дисплея, крепление датчика.

Требования к положению датчика

Датчик должен:

1. постоянно находиться в воде, в том числе на ходу и на волне;
2. не попадать в зону пузырей и турбулентности от днища, киля, мотора;
3. смотреть строго вниз, параллельно поверхности воды;
4. не выступать слишком сильно, чтобы не цепляться за дно и траву;
5. быть защищённым от ударов при причаливании и вытаскивании лодки.

На ПВХ-лодке оптимальное место — на транце, сбоку от мотора, на расстоянии от его винта. Обычно справа или слева, ближе к краю транца, но не за баллоном.

Полный гид: Рыбалка с лодки: выбор лодки, эхолот, якорь, снасти и тактика по сезонам

Варианты крепления датчика

Крепление на транец через доску-площадку

К транцу прикручивают или приклеивают пластиковую площадку (например, из ПНД), на которую затем крепят штатный кронштейн датчика. Площадку можно прикрутить к транцу саморезами — транец у надувной лодки фанерный, и аккуратные отверстия в нём не критичны. Плюс: надёжно, датчик всегда на месте. Минус: при разборке лодки датчик нужно снимать или аккуратно упаковывать.

Струбцина на транец

Специальное крепление-струбцина надевается на транец, как мотор, и держит датчик на штанге. Не нужно ничего сверлить, легко снять. Важно выбрать прочную модель, которая не будет вибрировать и сдвигаться на ходу.

Штанга на уключину или на рым

Крепление на уключину или специальный рым на баллоне с вертикальной штангой, опускающей датчик в воду сбоку от лодки. Удобно для портативных эхолотов и гребных лодок. Минус: датчик может выходить из воды на волне и испытывать нагрузки при движении.

Присоска

Самый простой, но наименее надёжный вариант. Подходит для кратковременных выездов и малых скоростей. На ходу присоска может отклеиться.

Установка «сквозь днище»

Для лодок с жёстким полом и НДНД иногда используют установку датчика внутри специального кармана на днище. Это требует аккуратности и не всегда возможно — уточняйте возможность у производителя лодки.

Регулировка датчика

После установки проверьте положение датчика: его нижняя плоскость должна быть на 5–10 мм ниже днища или на одной линии с ним, а сам датчик — параллелен воде, когда лодка идёт с нормальной загрузкой. Сделайте пробный выход: если на скорости картинка пропадает, датчик выходит из воды или попадает в пузыри — опустите его ниже или переставьте дальше от киля.

Читайте также: Pro Anglers League 2026: как победили Питерцов и Елисеев и что взять у профи

Установка дисплея

Дисплей нужно видеть с места рулевого и с места ловли. Варианты:

• на банке через специальный кронштейн или струбцину;
• на транцевой доске рядом с мотором (удобно для румпельного управления);
• на консоли, если она есть;
• на поворотном кронштейне, чтобы поворачивать экран к себе.

Экран не должен стоять так, чтобы мешать работе с мотором и снастями. Кронштейн должен держать его жёстко, иначе на волне экран будет трястись.

Прокладка кабеля

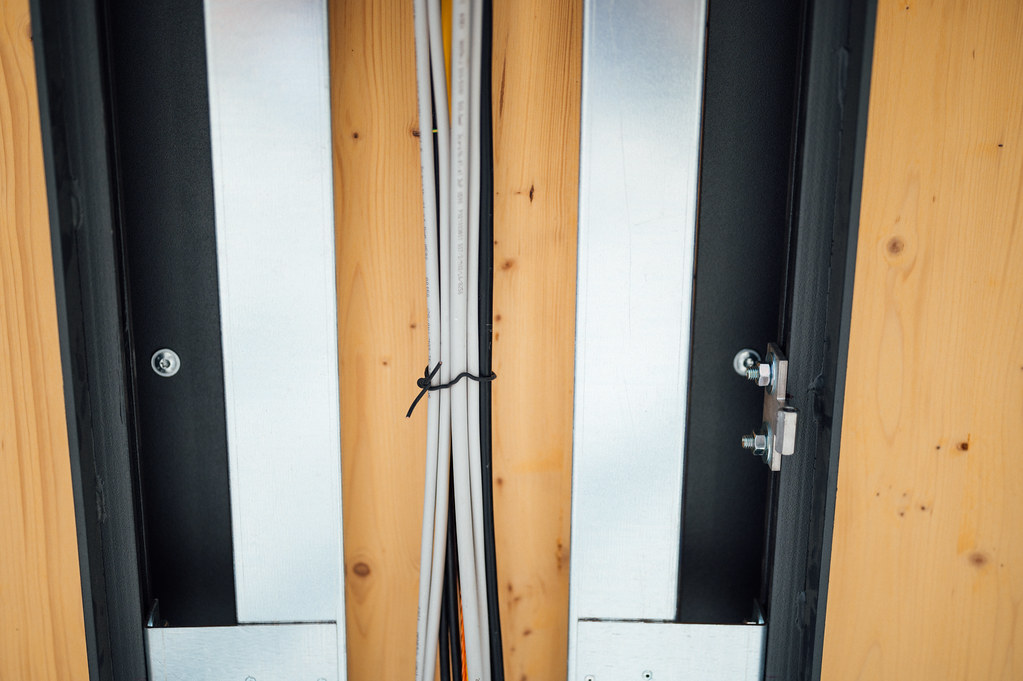

Кабель датчика — уязвимое место. Его прокладывают по транцу и внутри лодки так, чтобы на него не наступали, не прищемляли банкой и не задевали мотором. Используйте стяжки, кабель-каналы, держатели на клею. Не перегибайте кабель и не сматывайте его слишком туго — излишек аккуратно сложите в петли.

Питание

Для эхолота нужен аккумулятор 12 В. Чаще всего используют литиевые аккумуляторы 7–20 А·ч — лёгкие и компактные. Аккумулятор ставят в герметичную сумку или коробку, крепят к лодке, чтобы он не ездил. Обязательно предохранитель в цепи питания. Если на лодке есть аккумулятор электромотора или стартера, эхолот можно питать от него, но лучше отдельно: помехи от мотора ухудшают картинку.

Портативные комплекты

Для тех, кто не хочет заниматься монтажом, существуют портативные комплекты: кейс с дисплеем, аккумулятором и креплением датчика на присоске или штанге. Их удобно переставлять с лодки на лодку, брать в поездки и на прокатные лодки. Это оптимальный вариант для начала, пока вы не определились с постоянной схемой.

Типичные ошибки

• датчик за килем — турбулентность и потеря картинки на ходу;
• датчик слишком высоко — выходит из воды на волне;
• датчик наклонён — искажение рельефа;
• кабель под ногами — повреждения;
• питание без предохранителя — риск короткого замыкания.

Сезонное хранение и разборка

При разборке лодки датчик лучше снимать вместе с кронштейном или упаковывать в мягкий чехол, чтобы не поцарапать излучающую поверхность. Разъёмы закрывайте заглушками, чтобы в них не попадали песок и влага. Аккумулятор храните отдельно, в тепле, заряженным согласно рекомендациям производителя. Перед новым сезоном проверьте кабель по всей длине: потёртости и трещины в изоляции проще устранить на берегу, чем искать причину сбоев на воде.

Если на лодке два эхолота или электромотор

Два датчика, стоящие рядом и работающие на одних частотах, могут создавать друг другу помехи. Разносите их по разным бортам и при возможности используйте разные частоты. Кабели питания эхолота и электромотора прокладывайте раздельно. Если при включении мотора на экране появляются полосы и шум, попробуйте отдельный аккумулятор для эхолота — чаще всего это решает проблему.

И последнее: после установки сделайте фото схемы проводки и креплений. Через год, когда понадобится что-то заменить, это сэкономит время.

Как уберечь датчик

Разбивают датчик чаще всего не на воде, а при погрузке, поэтому перед перевозкой его снимают или поднимают штангу, а кабель сматывают без перегибов. На воде помогают несколько привычек:

• Страховочный шнур. Многие рыбаки дополнительно привязывают датчик шнуром к транцу: если крепление сорвёт при ударе о корягу, датчик не утонет.
• Поднимать на мелководье. У берега, на мели и в зарослях датчик лучше поднять: удар о камень может расколоть корпус или сорвать кронштейн с транца. На штанге, особенно поворотной или откидной, датчик удобно поднимать и опускать.
• Металл в холодный сезон. В холодной воде присоски и пластиковые крепления становятся хрупкими, а присоски к тому же держат хуже. Поздней осенью и ранней весной надёжнее металлические кронштейны и штанги.
• Промывка. После выезда, особенно по солёной или мутной воде, датчик промывают и сушат.

Частые вопросы

Можно ли установить эхолот на ПВХ без сверления?

Да: струбцина на транец, штанга на уключину или присоска.

Где лучше разместить датчик?

На транце сбоку от мотора, вне зоны турбулентности от киля и винта.

Какой аккумулятор нужен?

Литиевый 12 В ёмкостью 7–20 А·ч — достаточно для дня рыбалки.

Почему эхолот теряет дно на ходу?

Датчик выходит из воды или попадает в поток пузырей. Опустите его ниже или переставьте.
